小型冲床光电保护器的原理与安装

责任编辑：小机灵冲床发布时间：2015-05-20

分享到：

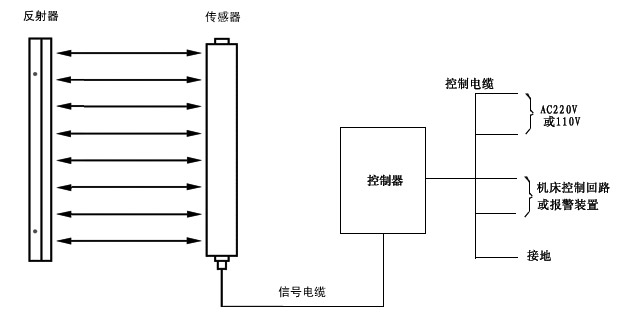

小型冲床光电保护器是一种安全保护装置,主要由发光器、受光器、控制器、信号电缆、控制电缆等配件组成，形成一道安全光栅保护来控制冲床紧急制动的保护装置。

小型冲床保护装置器

  光电保护器原理：

  小型冲床安装光电保护器时发光器和受光器外壳下底面与下模具上平面必须在同一平面上。当光电保护装置内的安全光栅(反射器和传感器形成)检测到有危险物体时，最快响应速度可达9ms使其常开触点闭合,等同于按下了停止按钮，PLC控制器的输入端导通，冲床所有电磁阀失电，冲床停止下行。在滑块回程过程中，PLC控制器使得中间继电器的线圈得电，中间继电器的常开触点闭合，但PLC控制器的输入端仍然无输入，冲床运动不受影响继续进行回程动作。

光电保护器安装方法：

  安装方式1、普通安装：发射器、接收器通过固定夹或侧装支加直接固定在机床立柱上。一般适用于框架结构或闭式压力机。

  安装方式2、管状支架安装：发射器、接收器通过支架固定于可调钢管支架上，支架座固定在机床底座或立柱上。一般适用于开式压力机及四柱式液压机，闭式压力机也可以采用这种方式。

  安装方式3、支角板安装：发射器、接收器通过固定夹或侧装支架直接固定在机床立柱上。一般适用于框架结构闭式压力机

  小型冲床是一种冲压设备，必要的安全系统是装置的核心所在。光电保护器装置的好坏决定了冲床在作业时的安全系数的高低，也是对操作员的一种安全保障。
